Mezcladoras de Cinta (Ribbon Blender)

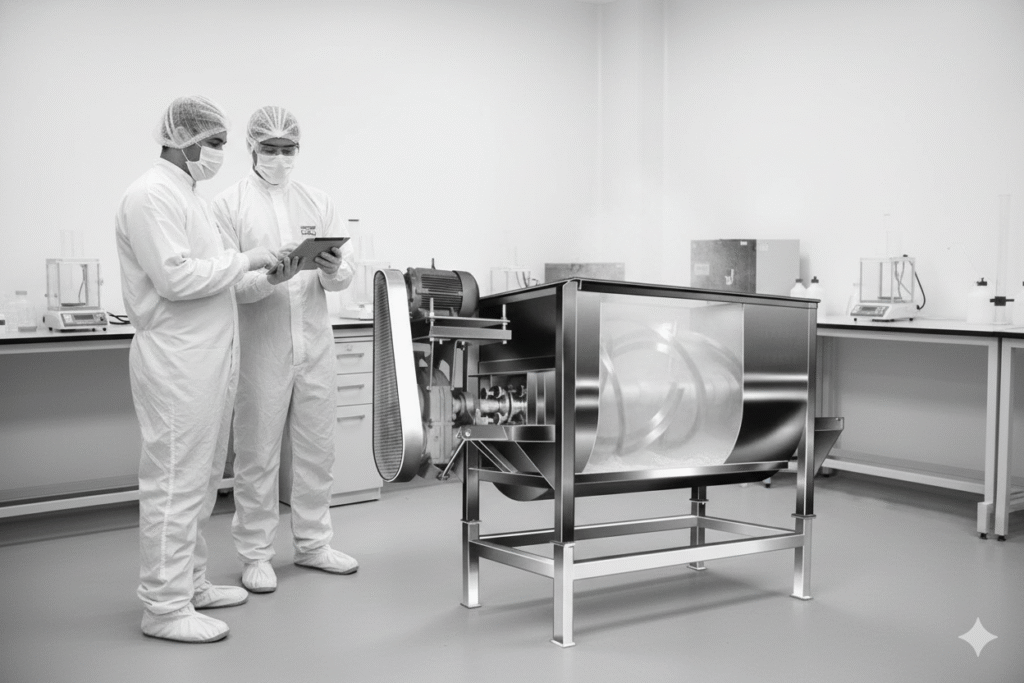

¿Qué es una Mezcladora de Cinta Helicoidal?
Una mezcladora de cinta helicoidal (también conocida como Ribbon Blender) es un equipo de agitación industrial diseñado para la mezcla de sólidos secos, polvos y granulados de forma altamente eficiente. Su diseño se basa en un tanque en forma de «U» y un eje central que sostiene cintas metálicas en espiral.
El secreto de su efectividad reside en su configuración de doble cinta: mientras la cinta exterior desplaza el material hacia el centro, la cinta interior lo empuja hacia los extremos. Este movimiento constante y cruzado garantiza una mezcla homogénea en tiempos muy reducidos.
Diseño y características principales
– Estructura robusta: Contenedor horizontal en forma de «U» o cilíndrico, fabricado en acero inoxidable (AISI 304/316 para alimentos/farmacéuticos) o acero al carbono (para químicos y plásticos).
– Puede tener recubrimientos antiadherentes o resistentes a la corrosión.
– Puede ser de carga manual o automática.
– Algunos modelos incluyen sistemas de vacío, calentamiento o enfriamiento.
El corazón de una mezcladora de cinta es su agitador, que consiste en cintas helicoidales internas y externas montadas sobre un eje central horizontal dentro de una cubeta en forma de «U». Cuando el eje gira:
● La cinta exterior mueve el material desde los extremos de la cubeta hacia el centro.
● La cinta interior mueve el material desde el centro hacia los extremos.
Este movimiento bidireccional, combinado con la acción de «corte» de las cintas al girar, crea un patrón de mezclado convectivo y un flujo cruzado que asegura una mezcla rápida y uniforme. El diseño de las cintas permite que los materiales se mezclen tanto radial como lateralmente, rompiendo grumos y distribuyendo los ingredientes de manera homogénea.
Capacidad y tamaño: Varía desde pequeños modelos de laboratorio hasta grandes mezcladores industriales.
¿Para qué es Especial?
La mezcladora de cinta destaca cuando se requiere mezclar materiales de diferentes densidades y tamaños de partícula sin romper el grano. Es la reina de la «mezcla convectiva», ideal para procesos donde la uniformidad del lote es innegociable. Además, permite la adición de pequeñas cantidades de líquidos (aspersión) para recubrir polvos.
¿Cómo funciona el flujo de doble cinta helicoidal?
La cinta exterior desplaza el material hacia el centro y la interior hacia los extremos.
Ventajas de la Ribbon Blender en la industria:
1. Mezcla Homogénea de Sólidos Secos
o Combina polvos, granulados, gránulos o partículas de diferentes tamaños y densidades.
o Logra uniformidad en la distribución de ingredientes (vital en alimentos, fármacos o químicos).
2. Dispersión de aditivos: Incorpora pequeñas cantidades de aditivos, como colorantes, saborizantes o ingredientes activos, distribuyéndolos uniformemente en la mezcla.
3. Procesamiento por lotes: Permite mezclar grandes volúmenes de materiales en un solo ciclo, ideal para producción a gran escala.
4. Mezclado de Sólidos con Líquidos (húmedo): Si el diseño lo permite también pueden llegar a incorporar pequeñas cantidades de líquidos a un material en polvo, creando una mezcla húmeda, una pasta o incluso recubriendo partículas sólidas con un líquido.
5. Mezcla de materiales con diferentes densidades: Puede manejar materiales con
variaciones en tamaño o densidad, asegurando una combinación consistente.
6. Desaglomeración de Partículas: Rompe grumos o aglomeraciones en polvos finos.
7. Homogeneización de Textura y Color: Al asegurar una distribución uniforme de
todos los componentes, la mezcladora de cinta garantiza que el producto final tenga
una textura y color consistentes lote tras lote.
8. Mezclado de Pastas y Slurries: Pueden manejar materiales con baja a media
viscosidad, como pastas ligeras, lodos y mezclas semihúmedas.
9. Premezclado: En procesos industriales, se usa para preparar una mezcla básica que
luego será procesada (comprimida, granulada, cocida, etc.)
10. Secado al Vacío (opcional): Al sellar la cubeta y aplicar vacío, algunas mezcladoras
de cinta pueden utilizarse para secar materiales, especialmente aquellos sensibles al
calor o que requieren la eliminación de solventes.
11. Preparación de productos intermedios o finales: Se usa para crear mezclas que
serán empaquetadas directamente (como especias o detergentes) o que servirán
como base para otros procesos (como premezclas farmacéuticas).
12. Aplicaciones de Calentamiento o Enfriamiento (opcional): Pueden equiparse con
camisas de calentamiento o enfriamiento en la cubeta. Esto permite calentar el
material durante el mezclado (por ejemplo, para procesos de reacción o secado) o
enfriarlo (para evitar degradación por calor o para solidificar ciertos materiales)
13. Fácil limpieza y bajo consumo de energía.
Diseño y Materiales:
● Material de Construcción: Generalmente acero inoxidable (304, 316, 316L) para
aplicaciones sanitarias o corrosivas, o acero al carbono para uso industrial general.
● Acabados Sanitarios/Pulidos: Esenciales en industrias como la alimentaria y
farmacéutica para facilitar la limpieza y prevenir la contaminación cruzada.
● Diseño GMP (Good Manufacturing Practices): Que cumple con los estándares de
diseño higiénico y fácil limpieza para estas industrias.
● Certificaciones ATEX: Para operar en atmósferas potencialmente explosivas (polvos
combustibles).
Aplicaciones de alto valor
Cualquier industria que necesite una mezcla homogénea y eficiente de polvos, gránulos o
pastas de baja viscosidad en lotes, encontrará una mezcladora de cinta como una solución.
Por su diseño son ideales para entornos que requieren altos estándares de higiene y control
de contaminación.
1- Alimentaria: Mezcla de especias, harinas, mezclas para panadería,
suplementos alimenticios, cereales o snacks.
2- Farmacéutica: Combinación de polvos para medicamentos, suplementos o
excipientes.
3- Química: Mezcla de fertilizantes, detergentes en polvo, productos químicos
secos.
4- Industria de Materiales de Construcción: Mezcla de morteros secos, yesos
y estuco, adhesivos para baldosas, cementos especiales y premezcla
5- Cosmética: Mezcla de polvos para maquillaje, talcos o productos de cuidado
personal.
6- Plásticos: Homogeneización de resinas, aditivos o compuestos plásticos en
polvo.
7- Agrícola: Preparación de fertilizantes, pesticidas en polvo o mezclas de
semillas.
8- Metalurgia: Mezcla de polvos metálicos para la producción de aleaciones y
materiales especiales.
9- Baterías: Mezcla de materiales en polvo para la fabricación de componentes
de baterías (cátodos y ánodos).
10- Caucho y Polímeros: Mezcla de compuestos de caucho y polímeros en polvo
o granulados.
Capacidad y Potencia
Modelo (Referencia) | Capacidad Útil (L) | Potencia Sugerida (HP) | Tiempo de Mezclado Promedio |
RB-500 | 500 L | 7.5 – 10 HP | 5 – 15 min |
RB-1000 | 1000 L | 15 – 20 HP | 5 – 15 min |
RB-2000 | 2000 L | 30 – 40 HP | 8 – 20 min |
Control de Temperatura:
● Camisa de Calentamiento/Enfriamiento: Una doble pared alrededor de la cubeta por
donde circula un fluido (vapor, agua caliente/fría, aceite térmico) para calentar o enfriar
el producto durante el mezclado. Esencial para reacciones químicas, procesos de
secado o control de la viscosidad.
● Aislamiento Térmico: Para mantener la temperatura constante y mejorar la eficiencia
energética en sistemas de calentamiento/enfriamiento.
● Resistencia eléctrica: Opción para calentamiento preciso en procesos farmacéuticos
o químicos.
Limpieza y Mantenimiento:
● Puertas de Inspección/Limpieza: Grandes aberturas en la cubierta para un fácil
acceso al interior para inspección y limpieza manual.
● Sistemas CIP (Clean-In-Place): Boquillas internas para la limpieza automática con
soluciones de lavado, reduciendo la necesidad de desmontaje.
● Diseño de Eje Principal Desmontable/Retraíble: Para facilitar la limpieza profunda y
el mantenimiento de los sellos.
